Bevezető

A BIM (Building Information Modeling / Building Information Management) technológia az építőipar digitalizációjának egyik legfontosabb pillére. Az elmúlt években Magyarországon is egyre nagyobb hangsúlyt kapott a BIM alkalmazása, különösen a nagyobb beruházások esetében. A BIM nem csupán egy technológiai újítás, hanem egy szemléletváltás, amely lehetővé teszi az építési projektek hatékonyabb, átláthatóbb és fenntarthatóbb megvalósítását. Jelen cikk célja, hogy bemutassa a BIM követelmények teljesítésének főbb aspektusait, különös tekintettel a hazai szabályozásra, a munkafolyamatokra és az alkalmazható eszközökre.

A „Building Information Modeling” (BIM) kifejezés egyre inkább „Building Information Management”-ként (szintén BIM) jelenik meg az iparági diskurzusban, és ennek több technológiai és szemléletbeli oka van. Az elmozdulás nem csupán nyelvi, hanem mélyebb változást tükröz az építőipar digitalizációjában és működésében.

Életciklus szemlélet

Másrészt a „Management” kifejezés jobban tükrözi azt, hogy a BIM nem csak a tervezés és kivitelezés eszköze, hanem az üzemeltetés, karbantartás, felújítás és bontás során is kulcsszerepet játszik. Ez a teljes életciklusra kiterjedő szemlélet az ISO 19650 szabványban is megjelenik.

Digitális ikrek és valós idejű adatkezelés

Megjelent és egyre fejlettebb eszközökkel valósítható meg a digitális ikrek (Digital Twins) koncepciója – ahol a fizikai épület valós idejű digitális mása folyamatosan frissül – már nem csak modellezést, hanem valós idejű információkezelést igényel. Ez a „Management” fogalomhoz sokkal közelebb áll.

Technológiai integráció

A BIM ma már integrálódik olyan technológiákkal, mint: AI és gépi tanulás - automatizált tervezés, hibafelismerés IoT - szenzoradatok valós idejű feldolgozása Adatbiztonság és nyomon követhetőség AR/VR - interaktív vizualizáció és döntéstámogatás

Együttműködés

A „Management” szemlélet előtérbe helyezi az interoperabilitást és az adatmegosztást. Ezek a munkafolyamatok és rendszerek lehetővé teszik, hogy különböző szoftverek és szereplők közösen dolgozzanak egy projekten.

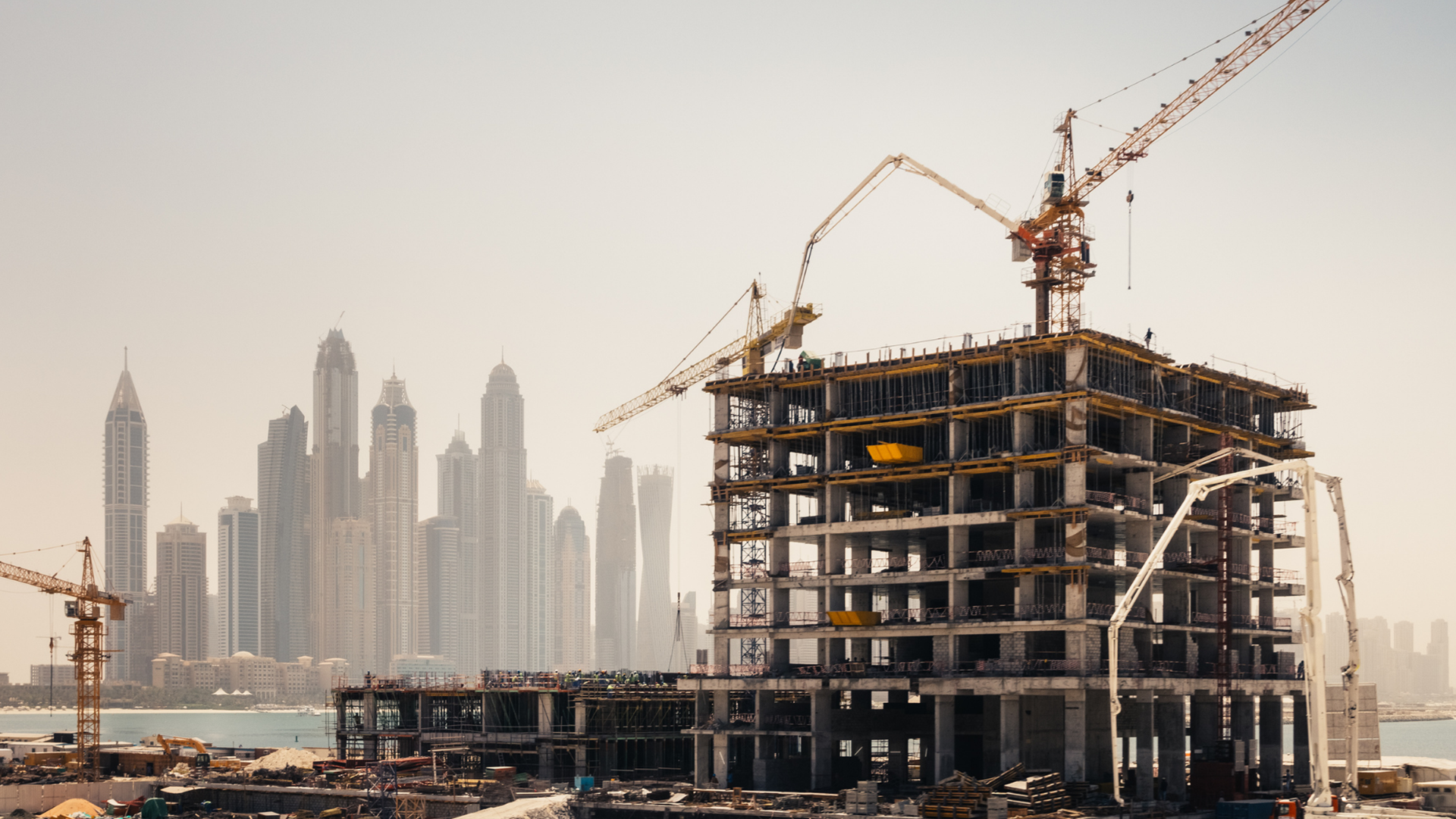

Canva Stock Photo Construction Workflows-1

Jogszabályi háttér Magyarországon

Magyarországon a BIM alkalmazását két fontos jogszabály szabályozza: A 2023. évi LXIX. törvény az állami építési beruházások rendjéről (link);

A 31/2024. (VIII. 22.) ÉKM rendelet (link), amely részletesen meghatározza a BIM alapú tervezés és műszaki megvalósítás feltételeit. Ezek alapján az állami beruházásoknál kötelező a BIM alkalmazása, amely magában foglalja a BIM végrehajtási tervet (BEP), az információcsere követelményeket (EIR), valamint a közös adatkörnyezet (CDE) használatát. A cél az átláthatóbb, hatékonyabb és fenntarthatóbb építési folyamatok kialakítása.

A szabályozás fő céljai

Az átláthatóság és együttműködés erősítése

A szabályozás egyik fő célja, hogy az állami építési beruházások során minden érintett szereplő – tervezők, kivitelezők, beruházók, hatóságok – egységes, strukturált információs környezetben dolgozzon. Ez elősegíti a bizalom, a kiszámíthatóság és az együttműködés erősödését. [Ábtv. - BI...zabályozás]

Fenntarthatóság és költséghatékonyság

A BIM alkalmazása lehetővé teszi a beruházások pontosabb költségbecslését, a tervezési hibák korai felismerését, valamint az építési és üzemeltetési fázisok optimalizálását. A cél, hogy fenntarthatóbb, gazdaságosabb beruházások valósuljanak meg. [Ábtv. - BI...zabályozás]

Egységes keretrendszer kialakítása

A 31/2024. (VIII. 22.) ÉKM rendelet és a 2023. évi LXIX. törvény célja egy egységes BIM keretrendszer létrehozása, amely lefedi az építési projektek teljes életciklusát. Ez magában foglalja az egységes tételrend, költségvetés-kiírás, klasszifikációs rendszer és sablondokumentumok (pl. BEP, EIR) alkalmazását. [az építmén...űszaki ...], [31/2024. (...szabálytár]

A digitális információcsere szabályozása

A BIM szabályozás egyik központi eleme a közös adatkörnyezet (CDE), amely biztosítja, hogy minden projektinformáció egy helyen, strukturáltan és biztonságosan legyen elérhető. Ez támogatja a hatékony adatkezelést, verziókövetést és a hibák gyors azonosítását. [31/2024. (...szabálytár]

Szakmai kompetenciák fejlesztése

A törvényi keretek célja, hogy ösztönözzék a szakmai képzéseket, a BIM ismeretek elterjesztését és a digitális kompetenciák fejlesztését. Ez elengedhetetlen ahhoz, hogy a piaci szereplők képesek legyenek megfelelni az új elvárásoknak. [Ábtv. - BI...zabályozás]

Nemzetközi szabványokhoz való igazodás

A magyar BIM szabályozás az ISO 19650 szabványcsoport elveit követi, és célja, hogy harmonizálja a hazai gyakorlatot az európai és nemzetközi sztenderdekkel. Ez elősegíti a versenyképességet és a nemzetközi együttműködést. [Ábtv. - BI...zabályozás]

A BIM szemléletű projektmenedzsment legfontosabb fázisai a következők:

Információs követelmények meghatározása (EIR)

A projekt kezdetén rögzítik, hogy milyen információkra van szükség a különböző szereplők részéről, milyen formátumban és milyen időpontokban. Ez biztosítja az elvárások egyértelmű kommunikációját.

BIM végrehajtási terv kidolgozása (BEP)

A BEP részletesen leírja, hogyan valósul meg a BIM-alapú együttműködés a projekt során. Tartalmazza a felelősségi köröket, a használt szoftvereket, az adatkezelési szabályokat és az ütemezést.

Digitális modell létrehozása

A tervezési fázisban elkészül a projekt digitális modellje, amely nemcsak geometriai információkat, hanem anyagjellemzőket, műszaki adatokat és egyéb releváns információkat is tartalmaz.

Koordináció és ütközésvizsgálat

A különböző szakági modellek összehangolása során azonosíthatók és kiküszöbölhetők az esetleges ütközések, ezáltal csökkenthető a kivitelezés során felmerülő hibák száma.

Idő- és költségtervezés (4D és 5D BIM)

A modellhez kapcsolt időbeli (4D) és költségadatok (5D) lehetővé teszik a projekt ütemezésének és pénzügyi tervezésének pontosabb előrejelzését és nyomon követését.

Közös adatkörnyezet használata (CDE)

A CDE biztosítja, hogy minden projekt résztvevő ugyanazokhoz az adatokhoz férjen hozzá, valós időben, ellenőrzött módon. Ez növeli az átláthatóságot és csökkenti az információvesztés kockázatát.

Minőségellenőrzés és validálás

A modell folyamatos ellenőrzése és validálása garantálja, hogy az megfelel a projektkövetelményeknek, szabványoknak és előírásoknak.

Dokumentáció és digitális átadás

A projekt lezárásakor a digitális modell és a kapcsolódó dokumentáció átadásra kerül az üzemeltető számára, megkönnyítve a későbbi karbantartást és fejlesztéseket.

Üzemeltetés és karbantartás (6D BIM)

A modell tovább él az épület használata során, támogatva az üzemeltetési folyamatokat, a karbantartási ütemezést és az energiahatékonysági elemzéseket.

Ez a strukturált munkafolyamat teszi lehetővé, hogy a BIM ne csupán tervezési eszközként, hanem komplex információkezelési rendszerként működjön, amely az épület teljes életciklusát támogatja.

Németh Zoltán

ARKANCE Hungary

Használható eszközök

A BIM munkafolyamatok hatékony megvalósításához elengedhetetlenek azok az eszközök és technológiák, amelyek támogatják az információk strukturált kezelését, a szakági együttműködést és az adatmegosztást. Az általunk forgalmazott termékek és megoldások közül több is képes lefedni a BIM szemléletű projektmenedzsment különböző fázisait.

Szoftveres támogatás
A tervezési és koordinációs feladatokhoz olyan fejlett tervező- és modellezőeszközök állnak rendelkezésre, mint az Autodesk Revit, az AutoCAD, a Navisworks és az Autodesk Forma. Ezek a szoftverek lehetővé teszik a digitális modellek létrehozását, az ütközésvizsgálatot, valamint az idő- és költségtervezést (4D és 5D BIM).
Közös adatkörnyezet (CDE)
A projekt szereplői közötti hatékony információáramlást és verziókezelést az Autodesk Construction Cloud biztosítja, amely egy integrált közös adatkörnyezetként szolgál. Ez lehetővé teszi az adatok valós idejű elérését, megosztását és nyomon követését.
Adatcsere formátumok
A BIM alapú együttműködés egyik kulcseleme az interoperabilitás, amelyet a szabványos adatcsere formátumok támogatnak. Ilyenek például az IFC, BFC, NWD, DWG és más fájltípusok, amelyek lehetővé teszik a különböző szoftverek közötti zökkenőmentes adatátvitelt.

Ez az eszközkészlet biztosítja, hogy a BIM munkafolyamatok minden szakasza – a tervezéstől az üzemeltetésig – hatékonyan és összehangoltan valósuljon meg. Ha szeretnéd, szívesen készítek egy vizuális áttekintőt vagy táblázatot is ezekről az eszközökről.

Záró ajánlások és összefoglalás

A BIM nem pusztán technológia, hanem szemléletváltás az építőipari projektmenedzsmentben. Sikeres bevezetése fokozatos, tudatos és strukturált szervezeti átalakulást igényel, amelynek alapjai a pilot projektek, a célzott képzések, a belső szabványosítás és a jogszabálykövetés. A BIM alkalmazása hosszú távú stratégiai döntés, amely meghatározza a szervezet digitális érettségét és versenyképességét.

Összességében a BIM ma már elengedhetetlen a modern építőipari projektekben, különösen a magyarországi – egyre inkább BIM-et támogató – szabályozási környezetben. Bevezetése nemcsak technikai, hanem szervezeti és szemléleti kihívás is, ugyanakkor a jövő építőiparának egyik kulcsa.
